Трансформаторы на бетонной площадке
Трансформаторы наземного исполнения Deaton — это высококачественные распределительные трансформаторы, установленные на фундаменте, разработанные для надёжной,
, компактной наружной системы распределения электроэнергии
, идеально подходящие для городских, пригородных, коммерческих и промышленных проектов, где первостепенное значение имеют безопасность, эстетика и долговечность.
.
Наши трансформаторы наземного исполнения охватывают широкий спектр мощностей для любых задач: от однофазных моделей (15 кВА–250 кВА) для жилых массивов до трёхфазных устройств (45 кВА–5000 кВА) для коммерческих комплексов, промышленных парков и проектов уровня электросетевых организаций.
.
Предназначенные для понижения среднего напряжения с подземных распределительных линий до пригодного для использования низкого напряжения, наши трансформаторы наземного исполнения обеспечивают безопасное и стабильное энергоснабжение
для отдельных зданий, целых микрорайонов, центров обработки данных, торговых центров, заводов, больниц и транспортных узлов.
.
Мы предлагаем полный ассортимент трансформаторов наземного исполнения с номинальной мощностью от 15 кВА до 5000 кВА, поддерживающих первичное напряжение до 35 кВ и гибко настраиваемое вторичное напряжение (120/240 В, 400/230 В и др.) для удовлетворения самых разных требований заказчиков.
.
Доступны в однофазном и трёхфазном исполнении; наши устройства оснащены полностью изолированным герметичным корпусом с маслонаполненными магнитопроводом и обмотками — с использованием либо стандартного минерального масла электротехнического класса, либо огнестойких жидкостей для повышения безопасности.
.
Независимо от того, идёт ли речь о модернизации городской электросети, застройке пригорода или расширении промышленных объектов, наши трансформаторы наземного исполнения обеспечивают экономичное, компактное и безопасное решение для распределения электроэнергии, адаптированное под конкретные потребности вашего проекта.
.
Трансформаторы наземного исполнения Deaton в продаже
Технические характеристики однофазного трансформатора наземного исполнения
| Номинальная мощность (кВА) | Высокое напряжение (кВ) | Потери холостого хода | Потери под нагрузкой | Высота (мм) | Глубина (мм) | Ширина (мм) | Масса масла (кг) | Общая масса (кг) |
| 15 | 34.5/19.92 13.8/8 13.2/7.6 12.47/7.2 или другие | 50 | 195 | 840 | 740 | 610 | 45 | 294 |
| 25 | 80 | 290 | 840 | 740 | 610 | 68 | 362 | |
| 37.5 | 106 | 360 | 840 | 760 | 610 | 75 | 476 | |
| 50 | 135 | 500 | 840 | 810 | 610 | 93 | 553 | |
| 75 | 190 | 650 | 840 | 860 | 610 | 132 | 672 | |
| 100 | 280 | 1010 | 910 | 1200 | 965 | 230 | 714 | |
| 167 | 435 | 1530 | 1000 | 1200 | 965 | 265 | 913 | |
| 250 | 550 | 2230 | 1250 | 1300 | 1430 | 325 | 1106 |
Технические характеристики трёхфазного трансформатора наземного исполнения
| Номинальная мощность (кВА) | Высокое напряжение (кВ) | Низкое напряжение (кВ) | Потери холостого хода (Вт) | Потери под нагрузкой (Вт) |
| 75 | 34.5 13.8 13.2 7.2 | 0.48 0.6 | 180 | 1250 |
| 150 | 280 | 2200 | ||
| 225 | 400 | 3050 | ||
| 300 | 480 | 3650 | ||
| 500 | 680 | 5100 | ||
| 750 | 980 | 7500 | ||
| 1000 | 1150 | 10300 | ||
| 1200 | 1320 | 12120 | ||
| 1500 | 1640 | 14500 | ||
| 2000 | 2160 | 20645 | ||
| 2500 | 2680 | 27786 | ||
| 3000 | 3300 | 30300 | ||
| 3750 | 4125 | 37875 |
Технические характеристики трансформаторных подстанций европейского типа
| Номинальная мощность (кВА) | Схема соединения и диапазон регулирования напряжения | Условное обозначение группы соединения | Потери холостого хода (Вт) | Потери нагрузки (Вт) | Ток холостого хода (%) | Сопротивление короткого замыкания (%) | ||
| Высокое напряжение (кВ) | Диапазон регулирования напряжения | Низкое напряжение (кВ) | ||||||
| 30 | 10 6.6 6.3 6 | ±5 ±2×2,5 1ОТ3Т | 0.4 | Yyn0 Dyn11 | 170 | 760 | 2.40 | 4 |
| 50 | 240 | 1070 | 2.40 | 4 | ||||
| 80 | 330 | 1480 | 1.80 | 4 | ||||
| 100 | 360 | 1690 | 1.80 | 4 | ||||
| 125 | 420 | 1980 | 1.60 | 4 | ||||
| 160 | 480 | 2280 | 1.60 | 4 | ||||
| 200 | 550 | 2710 | 1.40 | 4 | ||||
| 250 | 640 | 2960 | 1.40 | 4 | ||||
| 315 | 790 | 3730 | 1.20 | 4 | ||||
| 400 | 880 | 4280 | 1.20 | 4 | ||||
| 500 | 1040 | 5230 | 1.20 | 4 | ||||
| 630 | 1200 | 6290 | 1.00 | 4 | ||||
| 630 | 1170 | 6400 | 1.00 | 6 | ||||
| 800 | 1360 | 7460 | 1.00 | 6 | ||||
| 1000 | 1590 | 8760 | 1.00 | 6 | ||||
| 1250 | 1880 | 10370 | 1.00 | 6 | ||||
| 1600 | 2200 | 12580 | 1.00 | 6 | ||||
| 2000 | 2740 | 15560 | 0.80 | 6 | ||||
| 2500 | 3240 | 18450 | 0.80 | 6 | ||||
Проекты по всему миру.

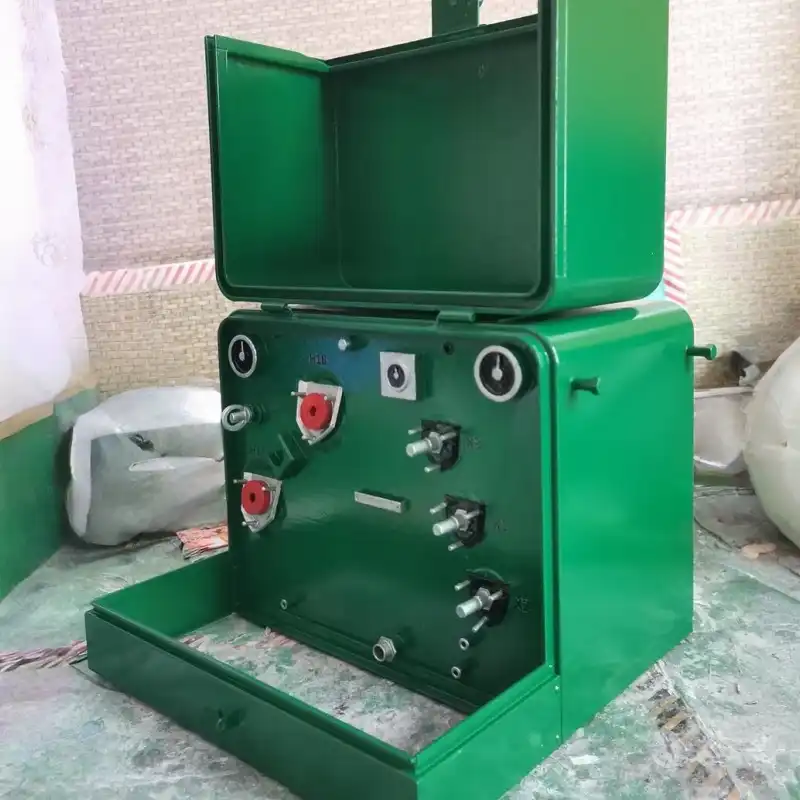

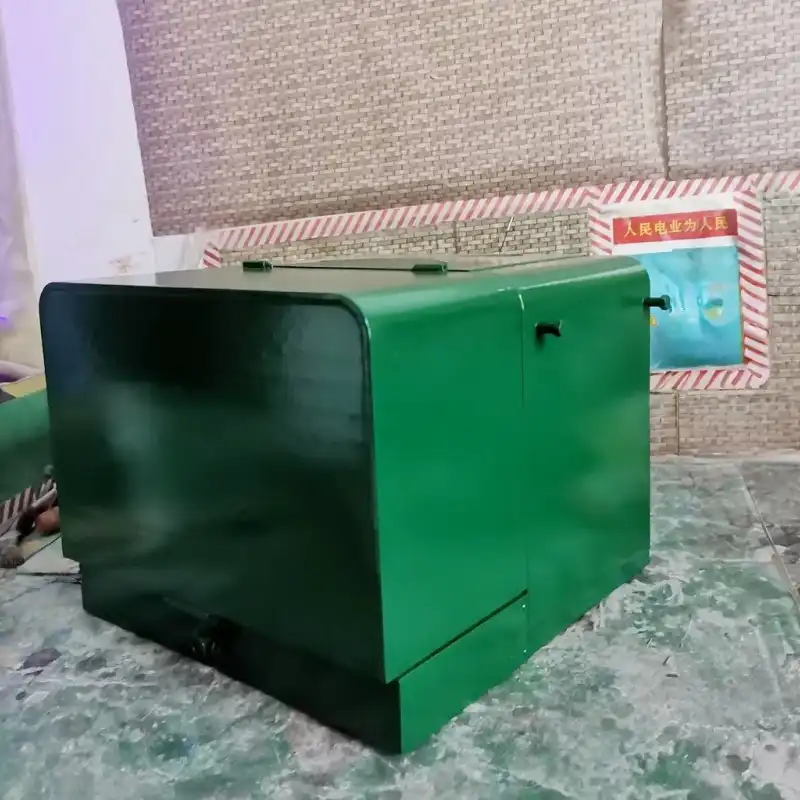

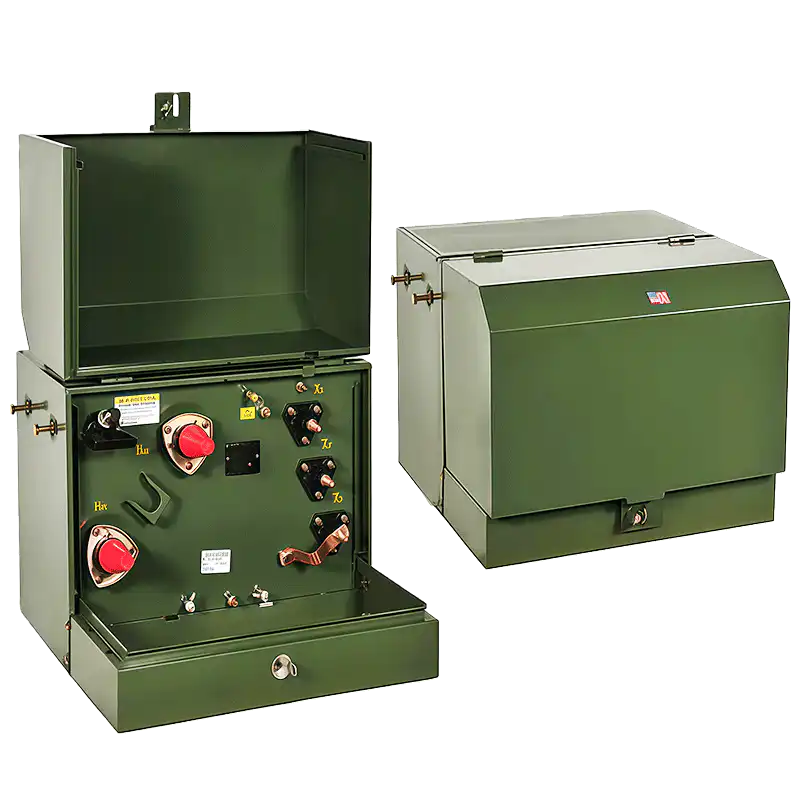

Однофазный американский трансформатор в корпусе для установки на площадке для Эквадора
Компания Deaton успешно изготовила и поставила партию однофазных американских трансформаторов в корпусе для установки на площадке для проекта электрификации жилых районов в Эквадоре.
Компактный стальной корпус, защищённый от несанкционированного доступа, покрыт порошковой краской высокой прочности, обеспечивающей устойчивость к разнообразным климатическим условиям Эквадора — от влажных прибрежных зон до высокогорных районов.
Внутри каждого устройства используется высокоэффективный магнитопровод, а также установлены предохранители с ножевым контактом для надёжной защиты от сверхтоков.

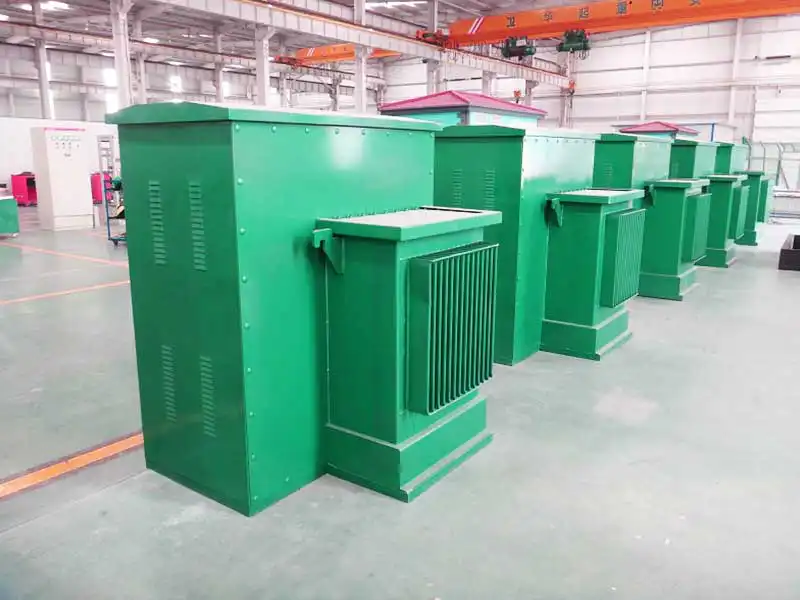

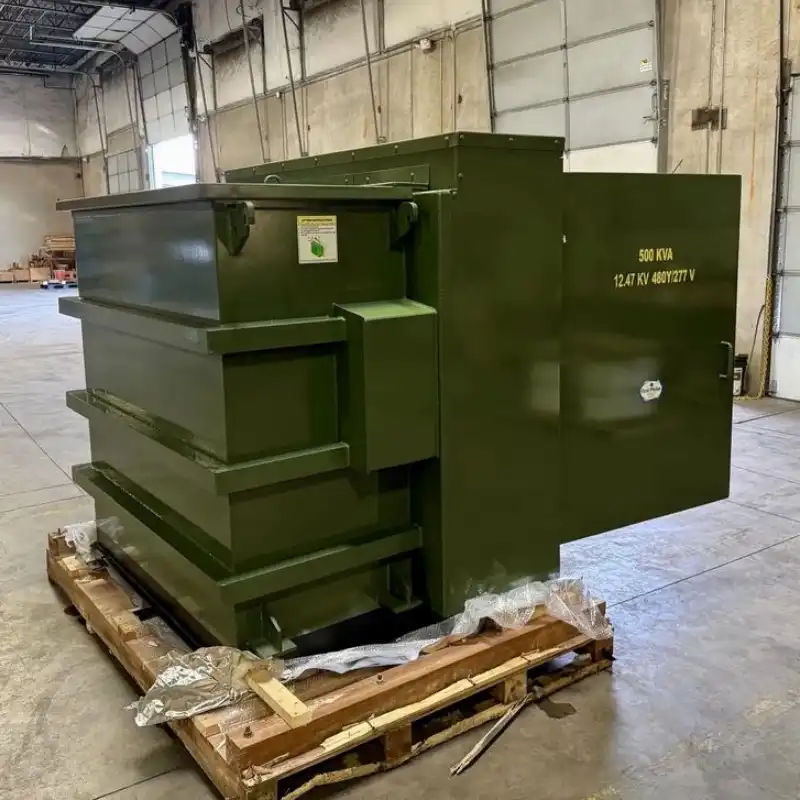

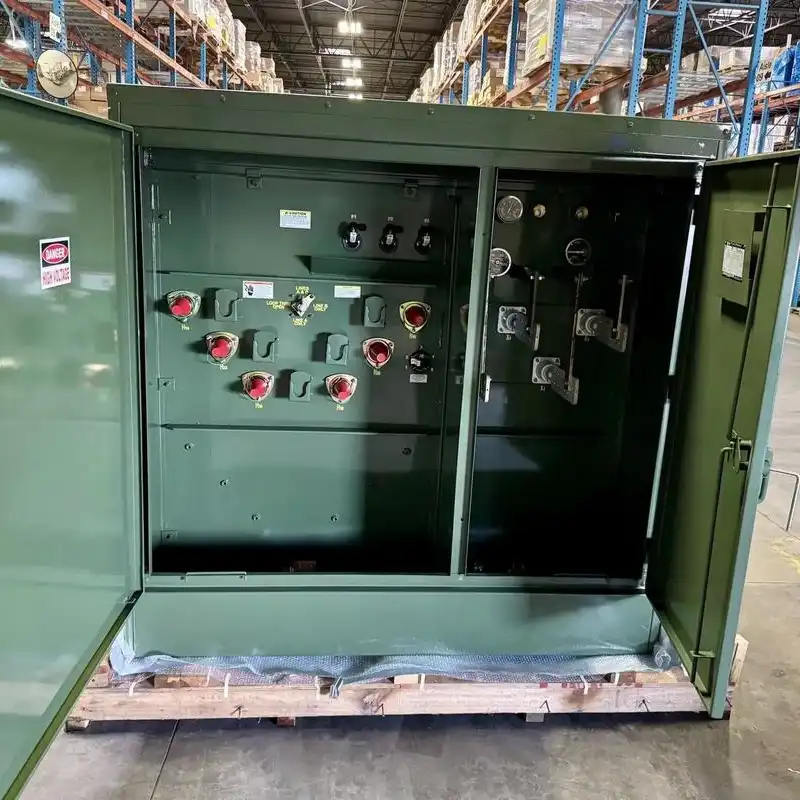

Трёхфазный американский трансформатор в корпусе для установки на площадке для Танзании
Компания Deaton успешно экспортировала прочный трёхфазный американский трансформатор в корпусе для установки на площадке для поддержки коммерческого строительного проекта в Танзании.
Этот блок мощностью 500 кВА спроектирован строго в соответствии со стандартами ANSI/IEEE. Трансформатор оснащён конфигурацией, ориентированной на безопасность, с полностью изолированными высоковольтными соединениями, что резко снижает риски дугового разряда для местных бригад технического обслуживания.
Отсек низкого напряжения оснащён комплексом контрольно-измерительных приборов — включая индикаторы уровня жидкости, температуры и давления — обеспечивая оперативный контроль за работой в реальном времени.

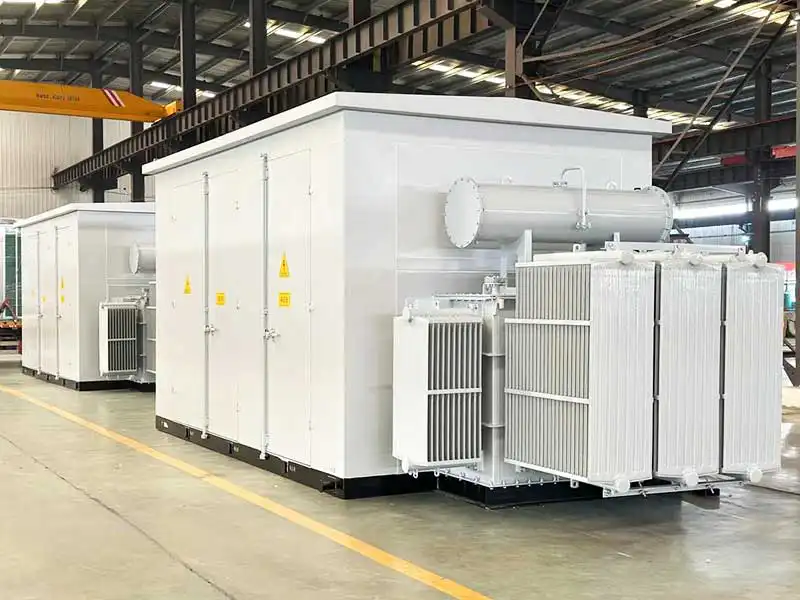

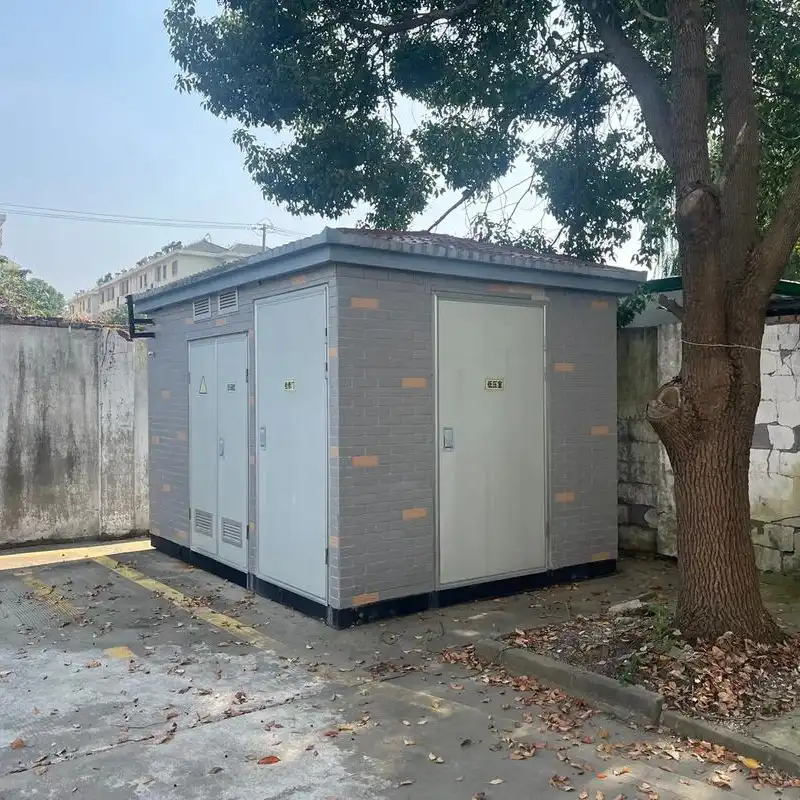

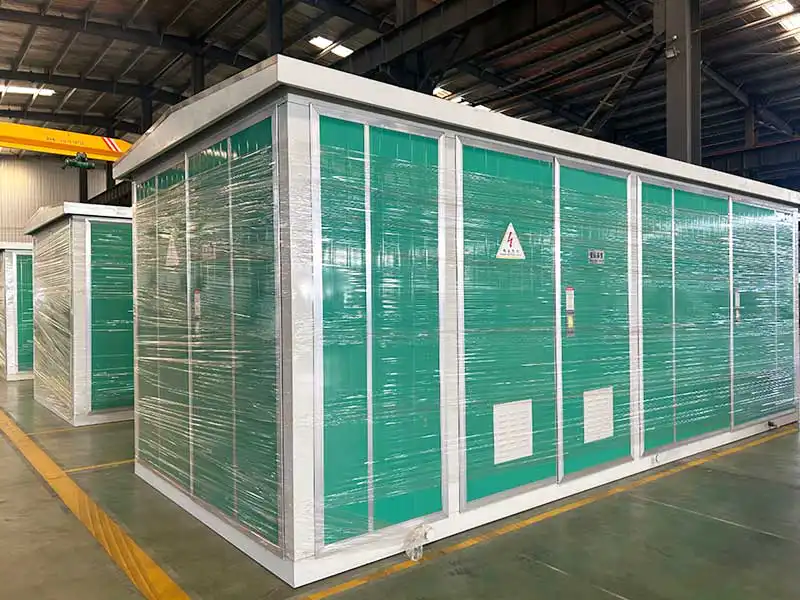

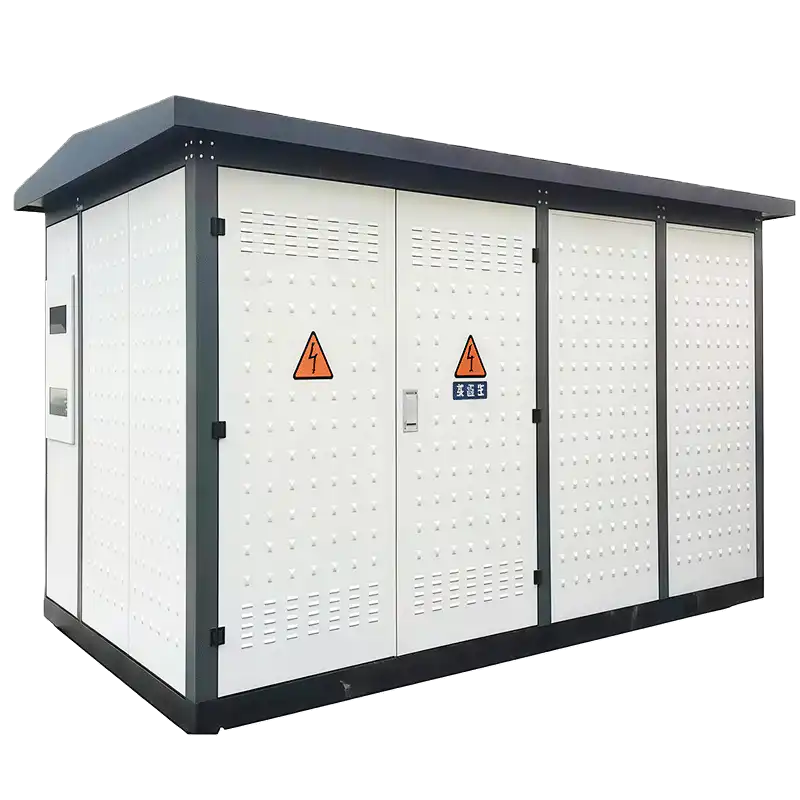

Европейский тип трансформатора на бетонной площадке в Испанию
Компания Deaton успешно изготовила и поставила специализированный трансформатор европейского типа на бетонной площадке (компактную подстанцию) для проекта городской застройки в Испании.

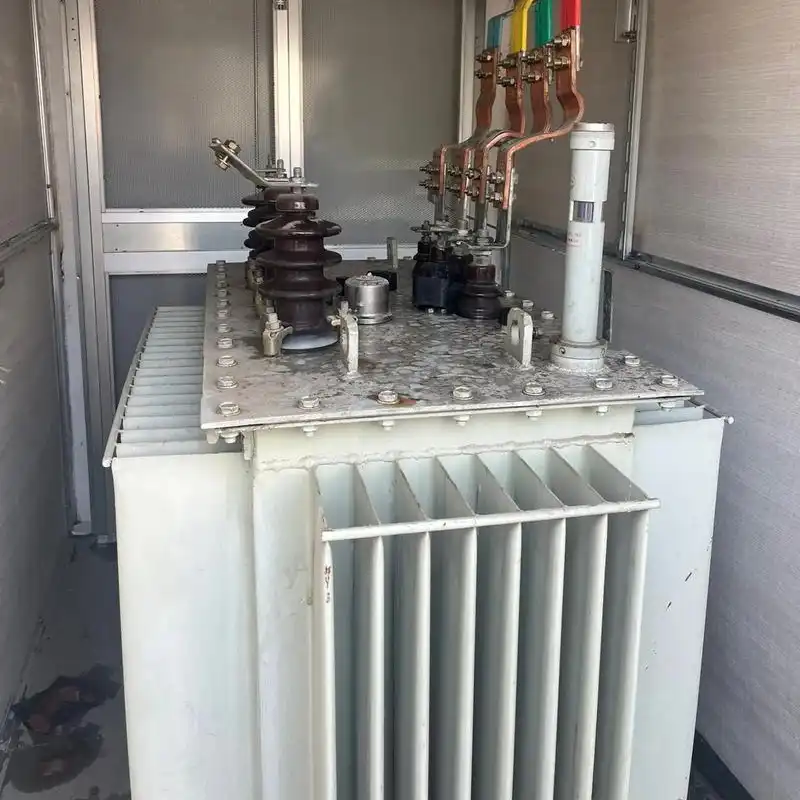

Внутри многосекционного шкафа расположен прочный герметичный маслонаполненный трансформатор, оснащённый тяжёлыми медными шинами и проходными изоляторами, установленными сверху, для эффективного распределения электроэнергии.
Спроектированное строго в соответствии со стандартами МЭК, это готовое решение объединяет коммутацию высокого напряжения, трансформацию напряжения и распределение низкого напряжения в одном компактном корпусе.
Применение трансформаторов на бетонной площадке
Трансформаторы на бетонной площадке — это компактные, герметично закрытые распределительные трансформаторы, предназначенные для наружной установки на бетонной площадке; они идеально подходят для городских, пригородных и коммерческих объектов, где ограничено пространство и важны эстетика или безопасность. Их низкопрофильная, погодозащищённая конструкция устраняет необходимость в надземных линиях электропередачи, делая их неотъемлемым элементом современных систем распределения электроэнергии.
Ниже приведены их типовые области применения, адаптированные под жилые, коммерческие, промышленные и инфраструктурные проекты:
Жилые районы и коттеджные посёлки
Трансформаторы на бетонной площадке являются основным решением для электроснабжения пригородных и городских жилых зон. Их устанавливают непосредственно на бетонных площадках вдоль улиц, во дворах или рядом с группами жилых домов, понижая среднее напряжение сети (10 кВ / 15 кВ / 25 кВ) до 120 В / 240 В для бытового потребления.
Их герметичная конструкция обеспечивает безопасность жителей (отсутствуют оголённые токоведущие части) и незаметно вписывается в ландшафт соседних территорий. Они удовлетворяют потребности современных домов в электроэнергии — включая системы отопления, вентиляции и кондиционирования воздуха (ОВК), электромобили, устройства «умного дома» и бытовые приборы — при этом минимизируя уровень шума и визуальную загромождённость по сравнению с традиционными опорными трансформаторами.
Коммерческие и розничные объекты
Торговые центры, торгово-развлекательные комплексы, офисные здания и ряды магазинов полагаются на наземные трансформаторы для надёжного и компактного распределения электроэнергии.
Устанавливаемые на парковках, за зданиями или вдоль границ участков, они обеспечивают электропитанием освещение, системы ОВК, лифты, кассовые аппараты и системы безопасности. Для крупных коммерческих комплексов несколько наземных трансформаторов могут быть подключены параллельно для обеспечения пиковых нагрузок.
Их корпуса, защищённые от атмосферных воздействий (степень защиты IP54 и выше), устойчивы к эксплуатации на открытом воздухе, а компактные габариты не нарушают движение пешеходов и транспортных средств.
Промышленные парки и объекты лёгкого машиностроения
Объекты лёгкой промышленности — такие как склады, логистические центры, небольшие заводы и комплексы мастерских — используют наземные трансформаторы для питания оборудования, конвейерных систем, освещения и офисных помещений. Они хорошо подходят для таких условий, поскольку:
- Справляются со средними нагрузками (обычно от 50 кВА до 2500 кВА) без габаритов крупных масляных силовых трансформаторов.
- Устойчивы к пыли, влаге и слабым вибрациям, характерным для промышленных условий.
- Могут быть адаптированы с помощью регулируемых ответвлений напряжения под конкретные требования оборудования (например, 380 В для станков, 220 В для офисного использования). Для опасных промышленных зон (например, складов химических веществ) доступны взрывозащищённые модификации наземных трансформаторов, соответствующие нормативам безопасности ATEX или NEC Class I Div 2.
Образовательные и медицинские учреждения
Школы, университеты, больницы и клиники зависят от трансформаторов на бетонных основаниях для безопасного и бесперебойного электроснабжения. Установленные на территориях школ или больниц, они обеспечивают электроэнергией классные комнаты, лаборатории, медицинское оборудование и системы аварийного электропитания.
Их герметичная конструкция критически важна для обеспечения безопасности в местах с интенсивным движением (например, детские площадки, парковки больниц), устраняя риск случайного контакта с находящимися под напряжением компонентами. Для медицинских учреждений трансформаторы на бетонных основаниях могут комбинироваться с системами бесперебойного питания (ИБП), чтобы гарантировать непрерывность электроснабжения жизненно важного оборудования во время отключений централизованной сети.
Инфраструктура и общественные пространства
Трансформаторы на бетонных основаниях играют ключевую роль в электроснабжении общественной инфраструктуры и открытых пространств:
- Парки и зоны отдыха: Обеспечивают электроэнергией освещение, туалетные помещения и киоски в парках, стадионах и кемпингах — их низкопрофильная конструкция сохраняет естественную эстетику этих территорий.
- Транспортные узлы: Подают электроэнергию в терминалы аэропортов, железнодорожные станции, автобусные парки и станции зарядки электромобилей. Для зарядки электромобилей применяются специализированные трансформаторы на бетонных основаниях, рассчитанные на высокие мощностные нагрузки быстрых зарядных устройств.
- Муниципальные объекты: Обеспечивают электроэнергией ратуши, пожарные части, отделы полиции и очистные сооружения — гарантируя надёжное функционирование критически важных муниципальных служб.
Интеграция возобновляемых источников энергии
Трансформаторы на бетонных основаниях всё чаще используются в распределённых проектах по использованию возобновляемых источников энергии:
- Солнечные микросети: Повышают низкое выходное напряжение солнечных панелей на крышах или наземных установок до сетевого напряжения (например, 12 кВ) для внутреннего потребления или учёта излишков выработанной энергии.
- Небольшие ветровые электростанции: Преобразуют переменное напряжение, вырабатываемое небольшими ветрогенераторами, в стабильную электроэнергию для сельских домов или ферм.
- Системы хранения энергии: Комбинируются с аккумуляторными системами хранения для регулирования напряжения и управления колебаниями нагрузки, обеспечивая стабильную подачу электроэнергии.
Применение в удалённых и сельских районах
Для сельских районов с ограниченной надземной инфраструктурой электроснабжения трансформаторы в наземных блок-трансформаторных подстанциях обеспечивают надёжное электропитание для ферм, ранчо и удалённых жилых объектов. Их можно устанавливать в изолированных местах и подключать к среднему напряжению по подземным кабелям для обеспечения электроэнергией сельскохозяйственного оборудования, систем орошения и сельских домов — это устраняет необходимость в непривлекательных линиях электропередачи на опорах и снижает риск отключений электропитания, вызванных падением деревьев или неблагоприятными погодными условиями.
